高壓清洗機在客車製動配件清洗上的應用

時間：2012-04-25     來源： http://www.bodabxg.cn

大家都知道，客車是非常重要的交通工具，現代客車技術快速發展的同時也伴隨著客車的提速，車輛製動係統檢修質量的要求也隨之提高。由於客車的製動配件工作環境比較惡劣，表麵容易積存鏽垢和贓物，為了提高製動配件的清潔程度，必須改變傳統的清洗方式，並嚴格按照標準化檢修工藝流程進行作業。我們在某客運公司經過反複試驗，研發了一套針對客車製動配件清洗的專用高壓清洗係統，采用高壓清洗機清洗客車製動配件，經實際應用發現清洗效果顯著。

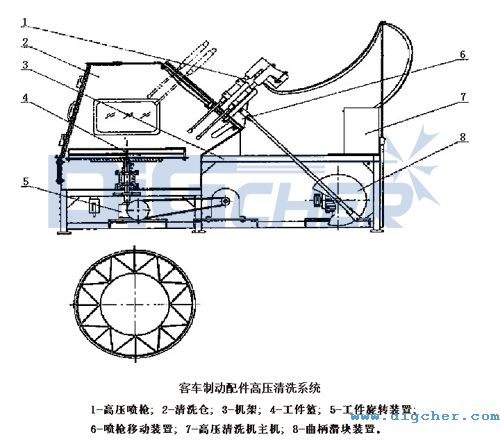

客車製動配件高壓清洗係統結構圖

客車製動配件高壓清洗係統主要由高壓清洗機主機、高壓噴槍、清洗倉、工件籃、機架，工件旋轉裝置、噴槍移動裝置、曲柄滑塊裝置等部件組成。

1、高壓噴槍

高壓噴槍和高壓膠管是高壓清洗機的重要組件，高壓清洗機共有兩把高壓噴槍，一把裝有圓柱形噴嘴，產生束狀強力高壓水射流，用於清洗嚴重的汙垢表麵；另外一把裝有扇形噴嘴，產生扇形高壓水射流，用於清洗大麵積的汙垢，移動頻率為每分鍾30次。

2、清洗倉

清洗倉倉門內傾20度角，采用迷宮式密封防止高壓水外泄，清洗倉內的空間很大，用於清洗各種閥。清洗倉的上蓋可以打開，便於檢修，兩側的防水玻璃用於觀察工作狀況，高壓噴槍滑道裝有防水簾，下部設有汙水沉澱槽，便於清汙。

3、機架

機架框架是由50mm×50mm的角鋼構成，各角焊加強筋保證了整體剛性，外部設立排水係統，立杆支撐高壓軟管是為了便於高壓噴槍的往複運動。

4、工件籃

工件籃為圓形設計，中間φ500mm範圍沒有橫撐，籃下30mm處設有圓形反射板，閥類可以置於反射板上方，製動軟管及折角塞門可置於工件籃內。

5、工件旋轉裝置

由圓柱蝸杆減速機和擺線針輪行星減速機構成兩級減速，帶動工件籃緩慢旋轉，圓柱蝸杆減速機傳動采用鏈輪鏈條和圓柱齒輪結構，以保證傳動比準確。

6、噴槍移動裝置

噴槍移動裝置是由滑塊、滑道和噴槍固定架組成。滑道相對工件籃平麵成45度夾角，這樣設計利於高壓水射流衝擊配件頂部、側部和反射水衝擊配件下部。

7、高壓清洗機

高壓清洗機選用www.91潔DI 120/10EM，主要參數為：工作壓力120bar、流量10L/min、電機功率2.2kw。

8、曲柄滑塊裝置

圓柱蝸杆減速機輸出軸驅動滑塊機構、滑塊行程為420mm。軸柄圓盤上有多個銷軸孔，各孔中心的半徑各不相同，更換搖杆銷軸位置可以得到不同的行程。

客車製動配件高壓清洗係統的使用方法：

打開清洗倉門，將三通閥、分配閥鬆散地擺在工件籃中間位置，閥安裝麵朝下與反射板緊貼，製動軟管和折角塞門擺在工件籃周邊的框架上，離反射板大概30mm左右。之後啟動高壓清洗機，透過清洗倉兩側的防水玻璃觀察清洗效果，從而控製清洗過程和清洗質量，最後完成配件清洗任務。

高壓清洗機在客車製動配件上的清洗效果：

整套清洗係統每次可以清洗四輛客車的全部製動配件，七分鍾就可以完成配件清洗，汙垢特別嚴重的可以延長至十四分鍾。由於高壓清洗機的衝洗能力強，製動配件表麵的灰塵鏽垢得到了徹底的清除，便於閥表麵缺陷的發現，為順利拆卸螺栓提供了條件。

綜上所述，我們可以看出高壓清洗機具有實用性強、成本低、清洗效果好、不會造成環境汙染等特點，特別適用於檢修量較小的客車配件清洗。
