高壓清洗機能量的分布與清洗效率的提高

時間：2012-07-09     來源： http://www.bodabxg.cn

高壓清洗機在近些年來的發展非常迅速，已經廣泛應用於各行各業。如機械製造，鑄造，油田等行業。它的原理是利用高壓泵將動力源(電動機或柴油機)的機械能轉換為壓力能，具有高強度壓力的水通過高壓噴嘴的小孔，再將壓力能轉換為動能，從而形成高速的微細水射流，利用高壓水射流的強大衝擊力衝擊被清洗物體，把汙垢剝離、清除，以達到清洗的目的。那麽，如何更加有效地利用高壓水射流的能量來提高清洗效率成了一門新的課題。

根據伯努力方程可知，高壓清洗機的總能量由位能、靜壓能和動壓能組成。位能值由於太小可以忽略。在噴嘴出口處，由於流道無窮擴大，靜壓能全部轉換為動壓能。這時高壓清洗機噴射係統總能量可由下列公式表達：

高壓清洗機噴射係統總能量計算公式  公式(1)

公式(1)中：高壓清洗機總能量 —高壓清洗機噴射係統總能量，m；
           高壓清洗機車上段能量損失 —車上段能量損失，m；
           高壓清洗機高壓膠管段能量損失 —高壓膠管能量損失，m；
           高壓清洗機噴嘴段能量損失 —噴嘴能量損失，m；
           高壓清洗機噴嘴出口處噴射動能 —噴嘴出口處噴射動能，m。

公式(1)中 高壓清洗機噴嘴段能量損失計算公式 和 高壓清洗機噴嘴出口處噴射動能計算公式 代替，則可以得出公式(2)：

高壓清洗機能量計算公式  公式(2)

公式(2)中：ζ —噴嘴能量損失係數；
           高壓水射流噴嘴出口速度 —射流出口速度，m/s；
           g —重力加速度，m/s²。

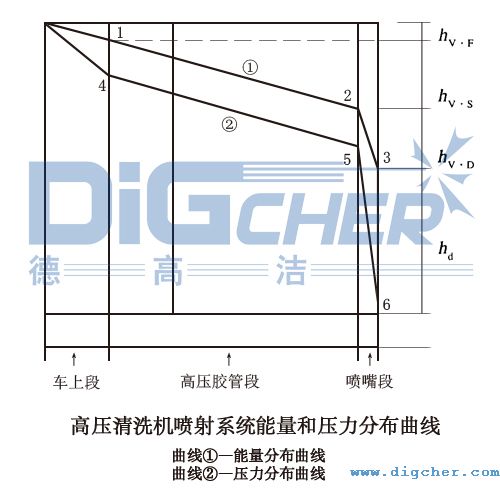

經過理論分析和實驗，可以得出高壓清洗機能量和壓力分布曲線，如下圖。

高壓清洗機噴射係統能量和壓力分布曲線

一、高壓清洗機能量曲線分析

如圖可知，高壓清洗機噴射係統能量組成部分如下：

1、包括卷筒在內的高壓清洗機車上段能量損失

如圖曲線①車上段所示，能量損失為 高壓清洗機車上段能量損失 ，在總能量損失中占有5%左右的比例。

2、高壓膠管段能量損失

如圖曲線①的高壓膠管段所示，能量損失為 高壓清洗機高壓膠管段能量損失 ，該段損失是高壓清洗機噴射係統中能量損失比較大的部分，有時甚至占總損失的2/3。比如用100m長、內徑10mm的高壓膠管，就要產生200bar的壓力損失。由此看來，高壓膠管的直徑和長度的選用十分重要，在噴頭自進力足夠的情況下，選擇粗一些的高壓膠管，能量損失可大幅度下降。

例如，在清洗鍋爐和熱交換器時，盡可能將清洗機上的高壓膠管拆下一部分，這樣可大大減少高壓膠管段的能量損失，並提高清洗效率。

3、噴嘴段能量損失

如圖曲線①噴嘴段所示，能量損失為 高壓清洗機噴嘴段能量損失 。如果噴嘴結構設計合理，其能量損失占總損失的15%-20%，而如果設計不合理的噴嘴，其能量損失可達總損失的一半以上，數據相差非常大。

減少噴嘴能量損失可從以下幾個方麵著手：

(l)高壓水從噴嘴入口處的圓錐段嚴格按13度設計，圓柱段長度為噴嘴直徑的2.5倍。
(2)噴嘴出口處不得有倒角和圓弧，以避免射流發散，從而影響射流流束噴射質量。
(3)噴嘴孔處的水流斷麵變化不得過大，急流、拐彎不得過多，並且死角要圓滑過渡。
(4)內孔表麵要有很高的光潔度，粗糙度應不大於1.6，有條件的按0.4設計與製造。

二、壓力曲線分布

如圖曲線②所示，0-4段為車上段壓力降，主要由管接頭和直角彎頭造成。由於此段壓力損失並不大，可忽略其影響。

曲線②的4-5段為高壓膠管段，壓力降最大，因此這是高壓清洗機壓力損失的主要部分，應從以下幾方麵解決：

(1)提高高壓膠管內孔材料的光潔度，如采用聚氨醋或尼龍11等材料，可使摩擦係數減小5倍以上。
(2)盡可能采用較粗的高壓膠管。
(3)工作時可去掉多餘部分的高壓膠管，以減少長度。

曲線②的5-6段為噴嘴壓力降,，可用減少噴嘴能量損失的方法來減小此段壓力降。

曲線②的“6”點為高壓水的噴嘴出口點，靜壓為0，全部轉換為動壓，所以動壓值越大，噴嘴出口處的流速也越大，高壓清洗機的效率也越高，這是我們用各種科學分析和技術手段所要達到的目的。
