幹冰清洗機在陶瓷文物清洗修複中的（de）實際應用效果

在幹冰（bīng）清洗文物的實際（jì）應用中，有許多因素會影響到（dào）效果，例如不同器物的硬度不同，瓷器的釉層不同，釉上彩的彩料過於脆（cuì）弱。之前（qián）我們（men）介紹了《高質量陶瓷文物清洗設（shè）備—幹冰（bīng）清洗機》，下（xià）麵主要介紹幹冰清洗機在陶瓷文物清洗修複中的實際應（yīng）用效果。

我們采用了一隻嘉慶道光時期的青花瓷器，燒造工藝比較成熟，瓷（cí）胎結合縝（zhěn）密，釉麵厚（hòu）度適中。來源於私人收藏，胎體約厚（hòu）50 mm，釉質較好，汙跡表麵有一層雜質與油脂，並且使用環氧樹脂進（jìn）行修補過，該器物已經做過老化實（shí）驗，樹脂呈現黃色，適宜（yí）作為清洗實驗的對象。

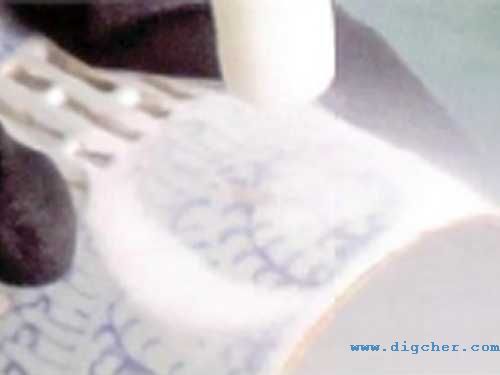

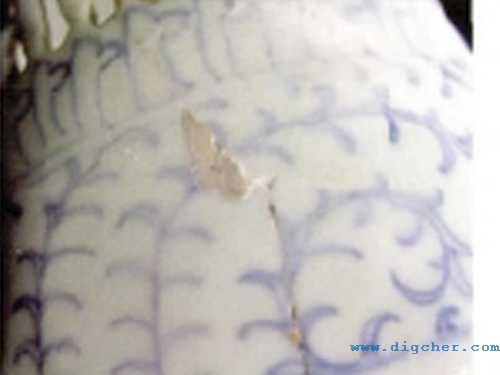

操作人員（yuán）做好防護措施（shī）後，由一人按住實驗（yàn）的器物，一人進行幹冰噴射，幹冰的噴射量由小至大，並且改變（biàn）噴射角度（dù），由60°到90°，尋找最佳噴射角（jiǎo）度，最終在90°時達到最佳效果。當幹冰量輸出量達（dá）到一定量時，整個器物（wù）受到冷卻降溫（wēn）的影響，環氧樹脂的（de）強度變低，並借助幹（gàn）冰升華引起的爆（bào）破，可以直觀地看到環氧樹脂（zhī）形態的變化（huà）。

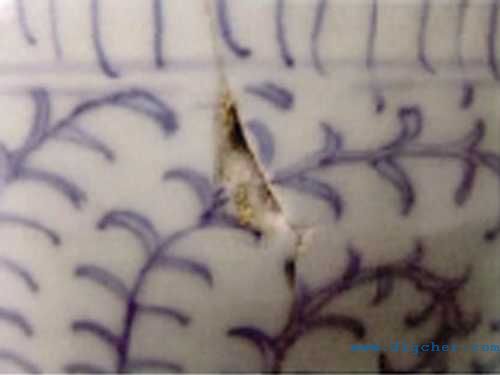

經過10分鍾的清洗實驗（yàn），最終清洗效果（guǒ）顯（xiǎn）而易見(見上圖)，大部分的環氧樹脂剝落（luò），與器物分離。若實驗繼（jì）續（xù）進行應該能徹底清除餘下的雜質（zhì）。在200倍（bèi）電子顯微鏡觀察下，去除環氧樹脂前後的對比效果顯而易見。

幹冰清除汙跡（jì）後，高速衝擊（jī）的幹冰顆粒可能會（huì）對（duì）器物造成一定（dìng）破壞，尤其底材硬度不高，在瓷器類文物清洗工作中，可能在釉層留下磨損痕跡。隨後我（wǒ）們在電子顯微鏡的觀察下發現（xiàn），瓷器釉麵（miàn）在清洗前與（yǔ）清洗後基本沒有變化，表麵僅有（yǒu）日常磨損的痕跡。

實際（jì）證明（míng），幹冰清洗機效（xiào）果（guǒ）拔群，以肉眼及顯微鏡觀察，器物表麵老化的環氧樹脂基（jī）本（běn）已經剝離，部分汙跡也已經清（qīng）除，但更深層次的汙跡尚未清除。此實驗為文物清洗階段提供了新的選擇，提高了工作效率，一般（bān）去除環氧樹脂（zhī）需要24小時以上的試劑浸泡，而新技術將時間縮短至10多分鍾。幹冰清洗機非常環保高（gāo）效（xiào），清洗完畢後隻剩（shèng）下剝（bāo）離的汙跡，無任何副產品。

需要注意的是，幹（gàn）冰（bīng）在破壞環氧樹脂結構時，需足夠強大的（de）壓強支持，以（yǐ）及更長的清洗時間，對文物底材的衝擊力，需充分（fèn）的（de）評估與實驗，才能應（yīng）用於不同種類的器物（wù）表麵。
