高壓清洗機在鑄件清砂應用中的主要力學參數介紹

時間：2012-06-05     來源： http://www.bodabxg.cn

高壓清洗機是一種新型的高壓清洗設備，清砂主要是靠高壓水射流的衝刷、楔劈及切割作用來實現的。當砂型(芯)強度較低時，噴射的水流依靠其衝擊力，大麵積地將型砂破碎削落；當砂型(芯)強度較高時，射流像一把利斧將砂型(芯)劈開。水流衝刷作用的大小主要由噴射水流的緊密程度和流量來決定，而劈切作用主要取決於噴射水流的壓強大小。所以若要得到合理的清砂效果，必須協調壓強和流量的關係。除此之外，高壓水射流的噴射距離和軸心速度也會對清砂效果產生一定的影響。下麵我們主要來介紹一下這四個參數。

一、高壓水射流的最佳噴射距離

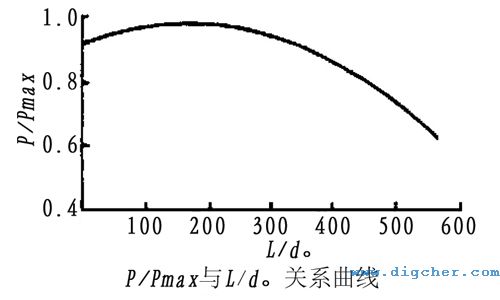

經過試驗證明，高壓水射流的衝擊力是噴射距離的函數，即 P = ƒ(L)。它可以用 P/Pmax 和 L/do 的量綱函數來表示，函數的曲線如圖所示。其中 L 表示噴嘴直徑，Pmax 為最大衝擊力。由圖可以看出，最佳距離應在曲線最高點(L/do=200)處，若噴嘴直徑為6mm，則最佳噴射距離 L = 200×6 = 1200mm。

高壓水射流最佳噴射距離關係曲線示意圖

二、高壓水射流的軸心速度

高壓水射流在橫斷麵上各點的速度是不同的，特點是中間高，四周低。高壓水射流的軸心速度會直接影響清砂效果。在水射流軸心方向上的等速核速度是不變的，其速度可用如下公式(1)計算：

高壓水射流在軸心方向上的等速核速度計算公式  公式(1)

公式(1)中 υo—等速核速度，m/s；
            ∅—噴嘴處的流速係數，取0.96；
           Po—噴嘴處的水壓，Pa；
           ρ—水密度，kg／m³。

在噴嘴處水的壓力為20 MPa時，可通過計算得出 υo = 192m/s。

在水射流基本段內，軸心方向的速度是變化的，其結果可由公式(2)計算得出：

高壓水射流在鑄件清砂應用中的軸心速度計算公式  公式(2)

公式(2)中 υm—基本段水射流斷麵平均速度，m/s；
           do—噴嘴直徑，m；
            L—斷麵至噴嘴的距離，m。

當噴嘴直徑為6 mm，噴嘴處速度為192m/s時，距噴嘴1.2m處高壓水射流斷麵的軸心速度為82.17m/s。

三、高壓水射流清砂的衝擊力

如果高壓水射流以82.17m/s的速度射到鑄件上，那麽射流最大衝擊力可由公式(3)計算得出：

高壓水射流最大衝擊力計算公式  公式(3)

當 do = 6mm，Po = 20MPa時，Pmax = 565.2N。

在距噴嘴1.2m處的射流衝擊力可由公式(4)計算得出：

高壓水射流清砂的衝擊力計算公式  公式(4)

計算得出 P = 553.9N。

四、高壓水射流的流量

高壓水射流的流量可由公式(5)計算得出：

高壓水射流清砂的流量計算公式  公式(5)

按以上條件計算可得出 Q = 19.5m³/h。

根據以上的四個參數表明，高壓清洗機要選擇合適的參數，才能實現更高效的清砂作業。高壓清洗機以其特殊的優點、操作的簡便和對環境的無汙染已經受到越來越多企業的重視。
